1.产品信息

Chem-Ring密封圈将橡胶的弹性和密封性与Teflon的耐化学性有机的结合起来，它是由一个硅胶或Viton胶制的内芯和相对较薄的Teflon FEP或Teflon PFA外覆组合而成，这种橡胶Teflon密封圈具有优异的密封性能。 橡胶O形圈易磨损、耐化学腐蚀性和抗气体渗透性能差，纯Telfon O形圈硬度较高能够抗压缩但是弹性较差。 外覆Teflon FEP/Teflon PFA O形圈具有良好的抗溶涨性和化学稳定性（除非在高温下受到碱金属、氟和一些卤化物的侵蚀）在靠近橡胶O形圈附近有很好的弹性，Telfon FEP/ Teflon PFA的摩擦系数非常小（仅为0.1~0.2），而且具有优良的抗气体渗透性，这些性能使得Chem-Ring密封圈能够真正应用于恶劣的环境中。

2.功 能

无接缝且表面致密均匀的Teflon FEP/Teflon PFA外覆层与橡胶内芯的结合使得Chem-Ring密封圈整体保持一致的密封性，密封圈上各个点的弹性和压缩均匀，在经过持续压力作用下仍可重复安装使用。 随介质压力的增加，密封圈整体受到压缩。Chen-Ring密封圈就象一种高黏度的液体，将作用在其上的压力毫不减少地向各个方向传递出去。

3.压缩性

Telfon FEP外覆层的存在使得Chem-Ring密封圈具有良好的抗硬化性和抗脆性，同时硅橡胶或Viton橡胶制的内芯使得该密封圈在205℃的高温下仍能保持良好的弹性。 Kalrez橡胶、Viton橡胶和外覆FEP的Chem-Ring三种O形密封圈在压缩装置中的密封性能比较如图一所示： 测试结果表明，将硅橡胶或Viton橡胶的物理性能与Teflon FEP/ Teflon PFA的化学性能相结合而形成的Chem-Ring密封圈在保持橡胶性能的同时又具有良好的耐压缩性。 Chem-Ring密封圈的制造需通过严格的质量控制，通过采用一种特殊的工艺使得Teflon FEP聚合物完全包着橡胶内芯，而且保证此种O形圈具有所要求的标准公差。 所用的资料表明我们对Chem-Ring产品具有良好的质量承诺，这是建立在性能测试和严格的控制基础之上，以保证客户满意、安全地使用此产品。 Chem-Ring密封圈与其它任何橡胶或纯Teflon制的O形圈相比，都具有无可比拟的密封性和长寿命，尤其应用在苛刻的介质。

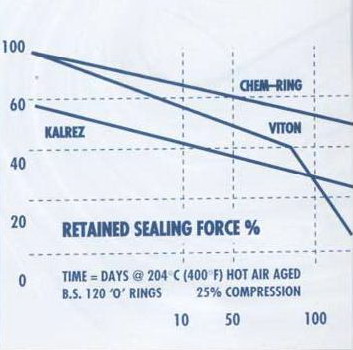

图一 各材料高温下的密封性能

4.主要优点

1、 突出的耐化学性能，几乎适用于所有化学介质
2、 抗腐蚀性优良
3、 温度适用范围宽
4、 耐压缩性好
5、 抗摩擦
6、 良好的抗溶涨性
7、 耐高压
8、 优异的密封持久性，使用寿命长

5.用途

 泵和阀门 、 反应容器 、 机械密封 、 过滤器 、 压力容器 、 换热器 、 锅炉 、 管路法兰 、 气体压缩机

6.应用行业

 化学流程、 飞机制造业 、 制药工业 、 石油和化学品的运输 、 炼油 、 胶片工业 、 制冷工程 、 食品加工业、 造纸业  、染料制造 、油漆喷涂

7.服务

宁波柯赛德贸易有限公司是高性能的密封圈的代理商，我们代理的Chem-Ring 密封圈从B.S.100-B.S.300各系列尺寸都有库存， Chem-Ring的内芯可提供硅橡胶和Viton橡胶两种材质，外覆Teflon FEP的Chem-Ring 如果没有库存，可在4周内供货，如果急需，特殊情况可在7天内供货。

8.材质

Teflon FEP和Teflon PFA两种材质本质上很相似，但Teflon PFA的耐高温性能较Teflon FEP更好

9.适用温度范围

Teflon FEP外壳：-60℃~205℃ 可在260℃高温下较短时间使用

Teflon PFA外壳：-60℃~260℃ 可在300℃高温下较短时间使用

Chem-Ring 密封圈的内芯材质标准为：

Viton橡胶 E-60C级

硅橡胶 ZZR 765B级

实心的Chem-Ring 密封圈是首选，大量应用与静密封和动密封中。空心的硅橡胶Chem-Ring密封圈的丝径一般做的较大，应用于静密封中，它的硬度和抗压缩性较实芯Chem-Ring 密封圈低。

10.硬度

不同材质的Chem-Ring 密封圈的平均硬度为：

实心硅橡胶: 85-90

实心Viton橡胶: 90-95

空心硅橡胶：75-80

11.尺寸

不同内径和丝径及不同材质的Chem-Ring 密封圈系列都可生产，但是最小内径受到制做工艺的限制，如表一所示：

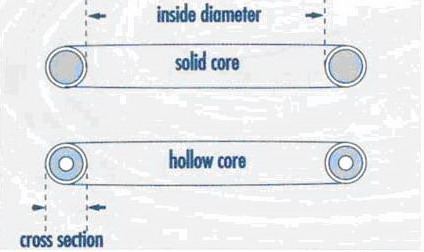

                                                  图二  Chem-Ring密封圈截面图

表一                              标准丝径对应的最小内径                                  单位：mm

标准O形胶圈的安装沟槽完全适用于Chem-Ring 密封圈的安装，可以很方便的替换，具体尺寸要求如表二所示：

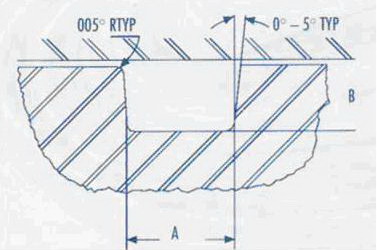

                                                          图三  密封圈安装沟槽

表二                                  不同丝径不同场合对应沟槽尺寸                       单位：mm

12.Chem-Ring 密封圈的安装说明

①、安装或通过Chem-Ring 密封圈的部位要求光滑、无毛刺、凹槽和尖角，内孔的粗糙度应达到1.6μm，轴的粗糙度应达到0.8μm。

②、用干净的轻质油或油脂涂抹，润滑Chem-Ring 密封圈表面及其接触的相关部位。

③、如果Chem-Ring 密封圈安装于轴上时比较困难，可将它浸入热水中几分钟使其膨胀，这种经软化和膨胀的O形圈安装时比较容易。在热的时候安装此O形圈，等冷却下来其尺寸又恢复到原样。

④、不要太剧烈的弯曲Chem-Ring O形圈，否则会引起Teflon的褶皱而影响使用。

13.Chem-Ring 密封圈的要求压缩量如下：

静密封状态：15%-20%

动密封状态：10%-12%

气动状态：7%-8%

实际压缩量应考虑工况条件，尤其是密封工作压力等因素
