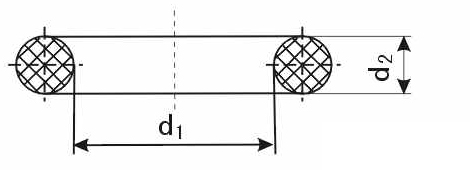

O形圈内径D1公差

	±公差	d1	±公差	d1	±公差	d1	±公差	d1	±公差
≤2.5	0.13	42.5	0.4	87.5	0.75	180	1.41	365	2.62
4.5	0.14	43.7	0.41	90	0.77	185	1.44	375	2.68
6.3	0.15	45	0.42	92.5	0.79	190	1.48	387	2.76
8.5	0.16	46.2	0.43	95	0.81	195	1.51	400	2.84
10	0.17	47.5	0.44	97.5	0.83	200	1.55	412	2.91
11.2	0.18	48.7	0.45	100	0.84	206	1.59	425	2.99
14	0.19	50	0.46	103	0.87	212	1.63	437	3.07
16	0.2	51.5	0.47	106	0.89	218	1.67	450	3.15
18	0.21	53	0.48	109	0.91	224	1.71	462	3.22
20	0.22	54.5	0.5	112	0.93	230	1.75	475	3.3
21.2	0.23	56	0.51	115	0.95	236	1.79	487	3.37
23.6	0.24	58	0.52	118	0.97	243	1.83	500	3.45
25	0.25	60	0.54	122	1	250	1.88	515	3.54
26.5	0.26	61.5	0.55	125	1.03	258	1.93	530	3.63
28	0.28	63	0.56	128	1.05	265	1.98	545	3.72
30	0.29	65	0.58	132	1.08	272	2.02	560	3.84
31.5	0.31	67	0.59	136	1.1	280	2.08	580	3.93
33.5	0.32	69	0.61	140	1.13	290	2.14	600	4.05
34.5	0.33	71	0.63	145	1.17	300	2.21	615	4.13
35.5	0.34	73	0.64	150	1.2	307	2.25	630	4.22
36.5	0.35	75	0.66	155	1.24	315	2.3	650	4.34
37.5	0.36	77.5	0.67	160	1.27	325	2.37	670	4.46
38.7	0.37	80	0.69	165	1.31	335	2.43	＞670	0.70％
40	0.38	82.5	0.71	170	1.34	345	2.49
41.2	0.39	85	0.73	175	1.38	355	2.56

O形圈线径D2 公差

d2	≤1.8	≤2.65	≤3.55	≤5.3	≤7	≤8	≤10
±公差	0.08	0.09	0.1	0.13	0.15	0.16	0.18
