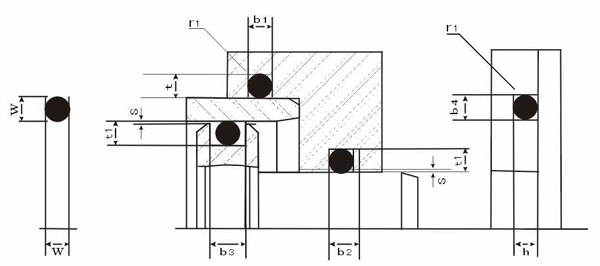

O形圈推荐沟槽设计

截面直径 W 径向安装 轴向安装 倒角半径
沟槽深度 沟槽宽度 沟槽深度 沟槽宽度
动密封 静密封
t1+0.05 t+0.05 b1+0.2 b2+0.2 b3+0.2 h+0.05 b4+0.05 r1
0.50 - 0.35 0.80 - - 0.35 0.80 0.20
0.74 - 0.50 1.00 - - 0.50 1.00 0.20
1.00 1.02 - 0.70 1.40 - - 0.70 1.40 0.20
1.20 - 0.85 1.70 - - 0.85 1.70 0.20
1.25 1.27 - 0.90 1.70 - - 0.90 1.80 0.20
1.30 - 0.95 1.80 - - 0.95 1.80 0.20
1.42 - 1.05 1.90 - - 1.05 2.00 0.30
1.50 1.52 1.25 1.10 2.00 3.00 4.00 1.10 2.10 0.30
1.60 1.63 1.30 1.20 2.10 3.10 4.10 1.20 2.20 0.30
1.78 1.80 1.45 1.30 2.40 3.80 5.20 1.30 2.60 0.40
1.83 1.50 1.35 2.50 3.90 5.30 1.35 2.60 0.40
1.90 1.55 1.40 2.60 4.00 5.40 1.40 2.70 0.40
1.98 2.00 1.65 1.50 2.70 4.10 5.50 1.50 2.80 0.40
2.08 2.100 1.75 1.55 2.80 4.20 5.60 1.55 2.90 0.40
2.20 1.85 1.60 3.00 4.40 5.80 1.66 3.00 0.40
2.26 1.90 1.70 3.00 4.40 5.80 1.70 3.10 0.40
2.30 2.34 1.95 1.75 3.10 4.50 5.90 1.75 3.10 0.40
2.40 2.05 1.80 3.20 4.60 6.00 1.80 3.30 0.50
2.46 2.10 1.85 3.30 4.70 6.10 1.85 3.40 0.50
2.50 2.15 1.85 3.30 4.70 6.10 1.85 3.40 0.50
2.62 2.65 2.25 2.00 3.60 5.00 6.40 2.00 3.80 0.60
2.70 2.30 2.05 3.60 5.00 6.40 2.05 3.80 0.60

截面直径 W 径向安装 轴向安装 倒角半径
沟槽深度 沟槽宽度 沟槽深度 沟槽宽度
动密封 静密封
t1+0.05 t+0.05 b1+0.2 b2+0.2 b3+0.2 h+0.05 b4+0.05 r1
2.80 2.40 2.10 3.70 5.10 6.50 2.10 3.90 0.60
2.92 2.95 2.50 2.20 3.90 5.30 6.70 2.20 4.00 0.60
3.00 2.60 2.30 4.00 5.40 6.80 2.30 4.00 0.60
3.10 2.70 2.40 4.10 5.50 6.90 2.40 4.10 0.60
3.50 3.05 2.65 4.60 6.00 7.40 2.65 4.70 0.60
3.53 3.55 3.10 2.70 4.80 6.20 7.60 2.70 5.00 0.80
3.60 3.15 2.80 4.80 6.20 7.60 2.80 5.10 0.80
4.00 3.50 3.10 5.20 6.90 8.60 3.10 5.30 0.80
4.50 4.00 3.50 5.80 7.50 9.20 3.50 5.90 0.80
5.00 4.40 4.00 6.60 8.30 10.22 4.00 6.70 0.80
5.33 5.30 4.70 4.30 7.10 8.80 10.50 4.30 7.30 1.20
5.50 4.80 4.50 7.10 8.80 10.50 4.50 7.30 1.20
5.70 5.00 4.60 7.20 8.90 10.60 4.60 7.40 1.20
6.00 5.30 4.90 7.40 9.10 10.80 4.90 7.60 1.20
6.50 5.70 5.40 8.00 9.70 14.40 5.40 8.20 1.20
6.99 7.00 6.10 5.80 9.50 12.00 14.50 5.80 9.70 1.50
7.50 6.60 6.30 9.70 12.20 14.70 6.30 9.90 1.50
8.00 7.10 6.70 9.80 12.30 14.80 6.70 10.00 1.50
8.40 7.50 7.10 10.00 12.50 15.00 7.10 10.30 1.50
9.00 8.10 7.70 10.60 13.10 15.60 7.70 10.90 2.00
9.50 8.60 8.20 11.00 13.50 16.00 8.20 11.40 2.00
10.00 9.10 8.60 11.60 14.10 16.60 8.60 12.00 2.50
12.00 11.00 10.60 13.50 16.00 18.50 10.60 14.00 2.50
